麦克风阵列Linux SDK

功能简介

麦克风阵列SDK基于科大讯飞MorfeiCore AIOT架构构建,利用从前端麦克风阵列采集的声音数据,通过麦克风阵列的空域滤波特性,和对唤醒人的角度定位,形成定向拾音波束,并对波束以外的噪声进行抑制,输出高质量的音频。本文主要描述阵列算法相关接口及调用流程,用于指导开发人员快速进行阵列算法集成。

名词解释

表 1-1 名词解释
名词 说明
语音唤醒 将待唤醒的机器(低功耗状态)或应用,用带唤醒词的语音进行唤醒。
波束 麦克风阵列在录音时会形成拾音波束,对波束以外的噪声进行抑制,即对特定空间范围内的声音进行拾音。关于拾音波束以及和麦克之间关系的详细介绍参考**《麦克风设计参考》**。
CAE CAE:Circular Array Enhancement

授权说明

授权方式目前只支持云端授权方式。

云端授权方式:使用云端授权方式,设备需要具备联网能力。在启动麦克风阵列服务前设备需要联网,否则SDK无法通过网络获取授权,SDK能力将无法使用。在购买SDK开发包后,科大讯飞为每台设备分配productid (每个产品唯一)和deviceid(每台设备唯一),开发者在启动麦克风阵列服务时通过相应接口将productid和deviceid传入SDK。

相关约定说明

文档中使用的符号约定:

表 1-2 约定说明
符号 含义
[in] 表明该参数是调用时赋值的参数——输入参数
[out] 该参数在函数返回时被赋值——输出参数
[in/out] 该参数在函数调用时作为输入、函数返回时作为输出参数

麦克风阵列SDK接口说明

接口调用流程

麦克风阵列接口基本功能使用,调用流程包括以下几个步骤(图2-1):

(1) 启动MorfeiCore服务

(2) 初始化麦克风阵列引擎

(3) 创建引擎实例

(4) 注册引擎回调函数

(5) 写入多通道音频

(6) 通过回调函数输出降噪音频\唤醒结果

(7) 引擎实例资源释放

(8) 引擎逆初始化

(9) 停止MorfeiCore服务

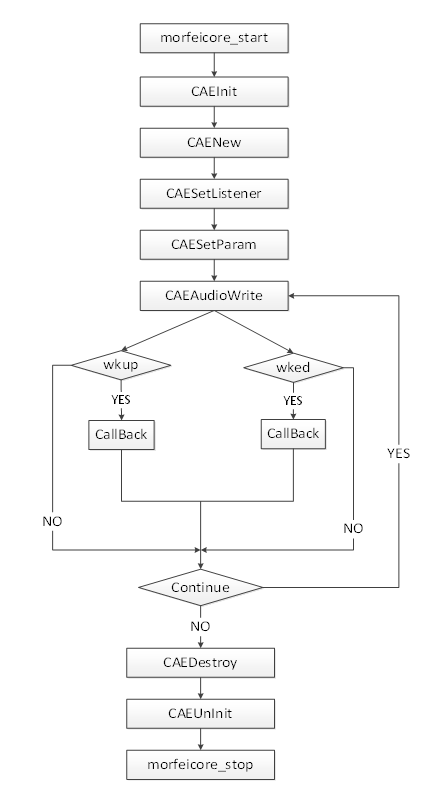

图 2-1 麦克风阵列引擎工作流程

MorfeiCore 接口函数列表

表 2-1 MorfeiCore 函数列表
函数名称 功能简介
morfeicore_start 初始化MorfeiCore 服务
morfeicore_stop 逆初始化MorfeiCore 服务
morfeicore_getversion 获取MorfeiCore版本号

CAE 接口函数列表

表 2-2 CAE函数列表
函数名称 功能简介
CAEInit 初始化CAE引擎
CAENew 创建CAE引擎实例
CAEGetVersion 获取CAE引擎版本号
CAELoadResource 加载CAE资源
CAESetListener 设置CAE回调接口
CAEGetParam 获取CAE实例参数
CAESetParam 设置CAE实例参数
CAEAudioWrite 写入多通道录音数据
CAEReset 重置一个CAE实例
CAEDestroy 销毁CAE引擎实例
CAEUnInit 逆初始化CAE引擎

返回值说明

对于开发接口,如果调用成功,返回值为int型的接口都会返回0,否则返回错误代码,错误代码参见aiot_errors.h。

MorfeiCore函数调用

morfeicore_start

函数原型

int morfeicore_start(const char *params, morfeicore_status_cb_t status_cb, void *user_data);

功能说明

初始化MorfeiCore服务,若同时使用基于MorfeiCore服务的其他SDK,则此函数只需调用一次。

返回值

如果函数调用成功返回0,失败返回错误码。

参数说明

参数名 参数解释
params[in] 参数字符串
status_cb[in] 状态回调函数
user_data[in] 用户数据

status回调接口声明

typedef int ( *morfeicore_status_cb_t)( int type, int status, int param1, const void *param2, void *user_data);

回调参数说明

参数名 参数解释
type [out] 数据类型
status [out] 状态信息
param1[out] 保留参数
param2[out] 保留参数
user_data[out] 用户数据

morfeicore_stop

函数原型

int morfeicore_stop(void);

功能说明

逆初始化MorfeiCore服务。

返回值

如果函数调用成功返回0,失败返回错误码。

morfeicore_ getversion

函数原型

const char* morfeicore_getversion(void);

功能说明

获取MorfeiCore 版本号。

返回值

如果函数调用成功返回引擎版本号。

CAE函数调用

CAEInit

函数原型

int CAEInit(const char *param)

功能说明

初始化CAE引擎。

返回值

如果函数调用成功返回0,失败返回错误码。

参数说明

参数名 参数解释
param[in] 保留

CAEUnInit

函数原型

int CAEUnInit()

功能说明

逆初始化CAE引擎。

返回值

如果函数调用成功返回0,失败返回错误码。

CAEGetVersion

函数原型

char* CAEGetVersion()

功能说明

获取CAE引擎版本号。

返回值

如果函数调用成功返回引擎版本号。

CAENew

函数原型

int CAENew(CAE_HANDLE *handle, const char* respath, void *reserved)

功能说明

创建CAE引擎实例。

返回值

如果函数调用成功返回0,失败返回错误码。

参数说明

参数名 参数解释
handle[in/out] 对象句柄
respath[in] 资源路径
reserved 保留

CAEDestory

函数原型

int CAEDestory(CAE_HANDLE handle)

功能说明

销毁CAE引擎实例。

返回值

如果函数调用成功返回0,失败返回错误码。

参数说明

参数名 参数解释
handle[in] 由CAENew创建的对象句柄

CAESetListener

函数原型

int CAESetListener(CAE_HANDLE handle, void *userdata, const int cbtype, void* listener)

功能说明

设置CAE回调接口。

返回值

如果函数调用成功返回0,失败返回错误码。

参数说明

参数名 参数解释
handle[in] 由CAENew创建的对象句柄
cbtype[in] 回调函数的类型,区分是那种回调函数
0:唤醒信息回调接,回调类型cae_ivw_cb
1:输出一路降噪后音频回调接口,回调类型cae_ivw_cb
listener[in] 回调函数指针
userdata[in] 用户数据

唤醒成功回调接口声明

typedef void (*cae_ivw_cb)( short angle, short beam, char* keyword, float power, short score, void *userdata, void *reserved);

回调参数说明

参数名 参数解释
angle [in] 声源角度
beam [in] 唤醒波束
keyword [in] 唤醒词
power [in] 唤醒能量值
score [in] 唤醒得分
userdata [in] 用户数据
reserved[in] 保留

处理后音频输出回调接口声明

typedef void (*cae_audio_cb)( const char *audiodata, unsigned int audiolen, void *userdata, void *reserved);

回调参数说明

参数名 参数解释
audiodata [in] 音频缓存首地址(16K、16bit的单声道PCM音频数据)
audiolen [in] 音频长度
userdata [in] 用户数据
reserved 保留

CAEGetParam

函数原型

int CAEGetParam (CAE_HANDLE handle, const char* param, char* value, unsigned int *valuelen)

功能说明

获取CAE实例参数。

返回值

如果函数调用成功返回0,失败返回错误码。

参数说明

参数名 参数解释
handle[in] 由CAENew创建的对象句柄
name[in] 参数名称
value[in/out] 获取的参数内容
valuelen[in/out] 传入value指针的空间长度,传出获取的参数长度

CAESetParam

函数原型

int CAESetParam(CAE_HANDLE handle, const char* param, void* value, unsigned int valuelen);

功能说明

设置CAE实例参数。

返回值

如果函数调用成功返回0,失败返回错误码。

参数说明

参数名 参数解释
handle[in] 由CAENew创建的对象句柄
param[in] 参数名
1.“reg_beam”:设置波束;
2.“channel_num”:设置mic和ref序号。
value[in] 参数值
1.指定一个波束传入,具体2麦可传入[0,1,2],6麦传入[0,1,2,3,4,5];
2.以6麦为例,其值可为“625184730”,前6个字符是mic序号,后三个730是参考序号,且只有通道7和3有效,第三路参考做保留使用。
valuelen[in] 参数长度

CAEAudioWrite

函数原型

int CAEAudioWrite(CAE_HANDLE handle, const char *audiodata, unsigned int audiolen)

功能说明

写入多路音频数据。多路音频数据具体要求请参考**《科大讯飞麦克风阵列SDK录音数据要求》**文档说明。

返回值

如果函数调用成功返回0,失败返回错误码。

参数说明

参数名 参数解释
handle[in] 由CAENew创建的对象句柄
audiodata[in] 音频数据地址
audiolen [in] 传入音频长度,字节为单位

CAELoadResource

函数原型

int CAELoadResource(CAE_HANDLE handle, const char* respath)

功能说明

加载CAE资源。

返回值

如果函数调用成功返回0,失败返回错误码。

参数说明

参数名 参数解释
handle[in] 由CAENew创建的对象句柄
respath[in] 资源路径

CAEReset

函数原型

int CAEReset(CAE_HANDLE handle)

功能说明

重置一个CAE实例。

返回值

如果函数调用成功返回0,失败返回错误码。

参数说明

参数名 参数解释
handle[in] 由CAENew创建的对象句柄
